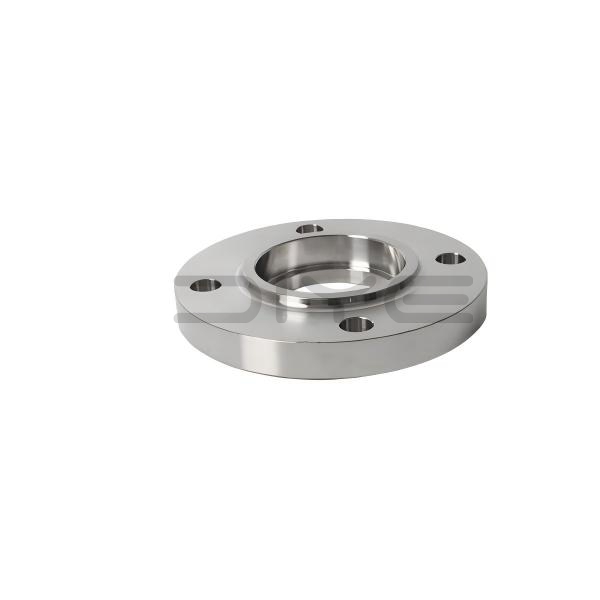

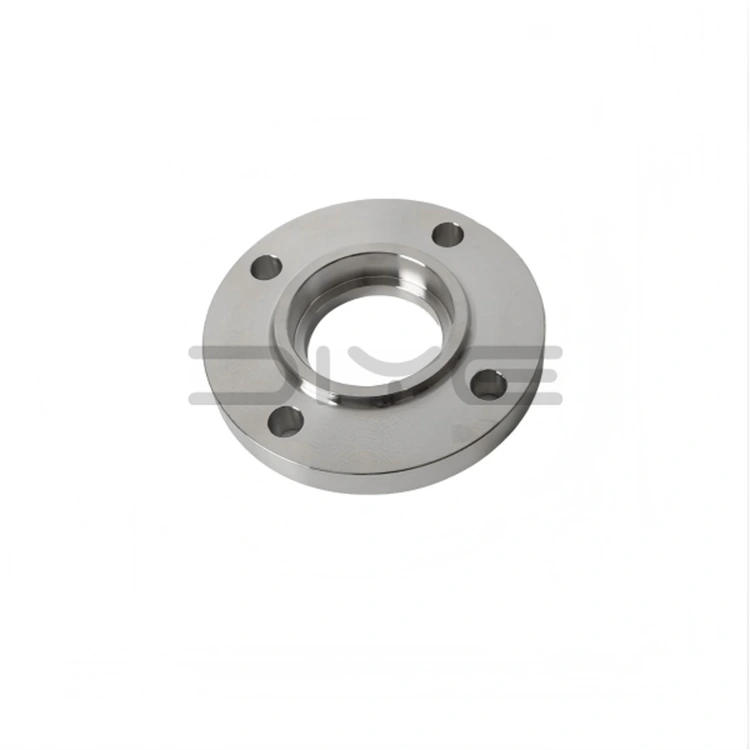

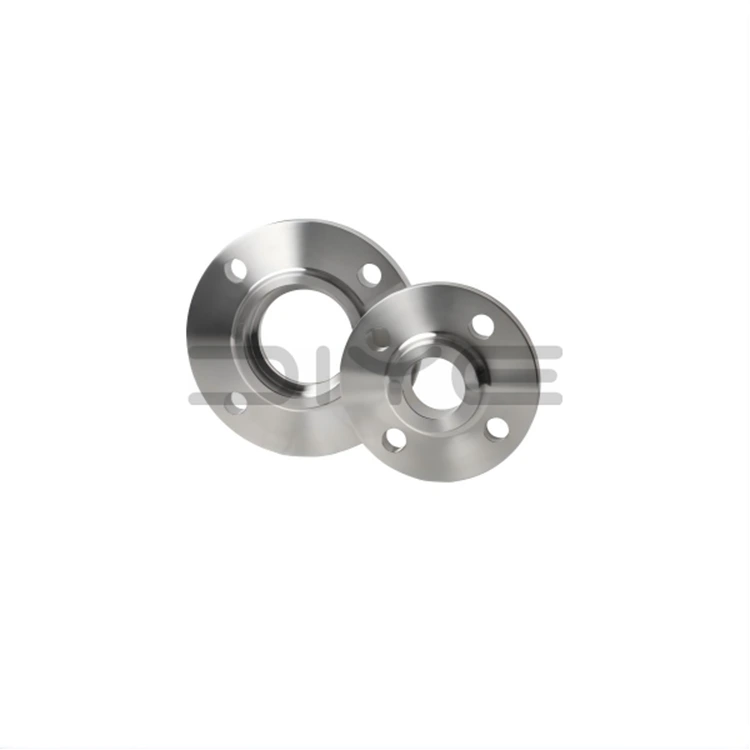

Socket Welding Flange

Flange Welding Socket yaiku flange palsu sing nganggo alur soket internal ing salah sawijining ujung. Sajrone instalasi, pipa baja dilebokake menyang soket lan diamanake karo weld fillet eksternal, ngilangi kabutuhan beveling ujung pipa utawa nggunakake piring backing weld bokong. Produk kasebut utamane diprodhuksi miturut standar ASME B16.5, kalebu rating tekanan saka Kelas 150 nganti Kelas 2500, nggawe sambungan sing bisa dicopot sing disenengi kanggo sistem pipa tekanan dhuwur kanthi diameter cilik.

Jinis lumahing Sealing standar

1. RF (Raised Face): Jinis mainstream industri, kompatibel karo gasket tatu spiral lan gasket PTFE, cocok kanggo kondisi operasi umum.

2. RJ (Ring Joint): Dirancang kanggo suhu dhuwur nemen lan kahanan meksa dhuwur, kompatibel karo gasket ring logam.

3. MFM (Matching Face): Nyegah erosi gasket lan kompresi, nambah stabilitas sealing ing kahanan atos.

Prinsip Kerja lan Proses Pengelasan

1. Selipan Pipa: Lebokake pipa menyang soket nganti kontak karo langkah internal, banjur rada mundur kanggo ngidini reresik ekspansi termal.

2. Fillet Welding: Nindakake welds fillet eksternal sing terus-terusan ing persimpangan tembok njaba pipa lan gulu flange.

3. Sealing lan Stress Relief: Las menehi fiksasi struktural lan sealing; reresik internal nyerep expansion termal, nyegah weld retak.

4. Testing Non-Ngrusak: Las bisa tundhuk testing seng nembus PT kanggo mesthekake kinerja sealing tliti sistem cilik-diameter kritis.

Kaluwihan Struktural Inti

1. Self-centering Socket Welding Flange: Ing dibangun ing soket welding flange mbisakake alignment pipe otomatis, simplifying instalasi lan njupuk coaxiality dhuwur.

2. Struktur Forged Integral: Desain gulu palsu sing siji-potong nyedhiyakake kekakuan sing apik lan resistensi tekanan sing stabil.

3. Welding efisien lan trep: Mung welds fillet external dibutuhake, mbisakake construction cepet lan mbusak perlu kanggo welding seng nembus lengkap.

4. Thermal Stress Protection: A longkangan expansion darmabakti kasedhiya ing ngisor pipa kanggo nerbitaké kaku termal suhu dhuwur lan nyegah Gagal peserta.

Spesifikasi lan Pilihan Material

1. Ukuran Standar: Utamane DN15–DN50 (NPS 1/2″–2″), dioptimalake kanggo sistem tekanan dhuwur dhiameter cilik.

2. Rating Tekanan: Spesifikasi sing umum digunakake yaiku Kelas 300/600 lan ndhuwur, cocok kanggo kondisi tekanan medium lan dhuwur.

3. Jenis Bahan: Kasedhiya ing baja karbon ASTM A105, baja tahan karat 304/316L, baja paduan, lan baja tempa suhu rendah.

Skenario Aplikasi lan Kapabilitas Layanan

DIYE VALVE Socket Welding Flanges digunakake akeh ing lenga lan gas, kimia, pembangkit listrik, lan proyek teknik internasional. We offer ukuran standar ing Simpenan uga solusi kanthi selaras kanggo ukuran non-standar lan bahan khusus. Saben produk dilengkapi laporan inspeksi kualitas pabrikan asli lengkap, sertifikat materi, data deteksi cacat, lan set lengkap dokumen ekspor, njamin kepatuhan lengkap karo syarat macem-macem proyek ing saindenging jagad.

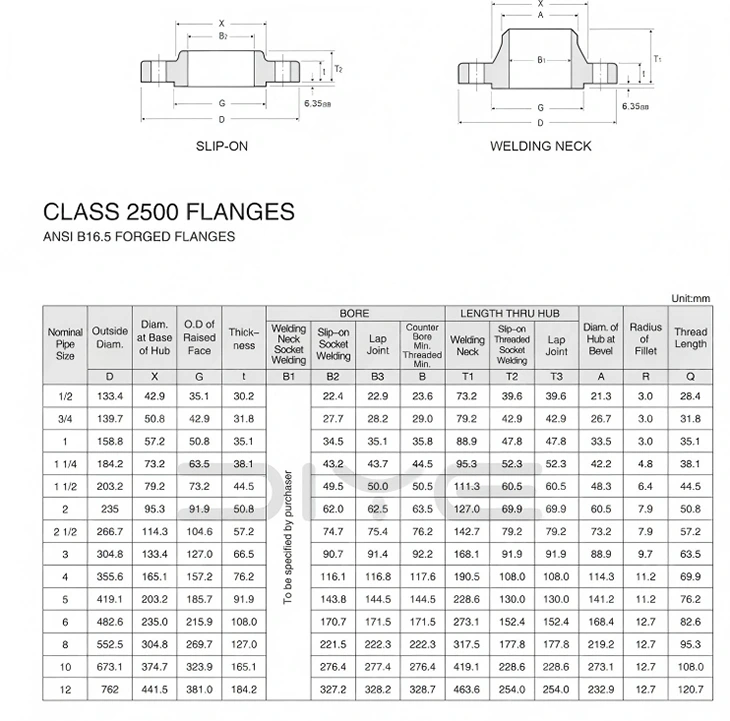

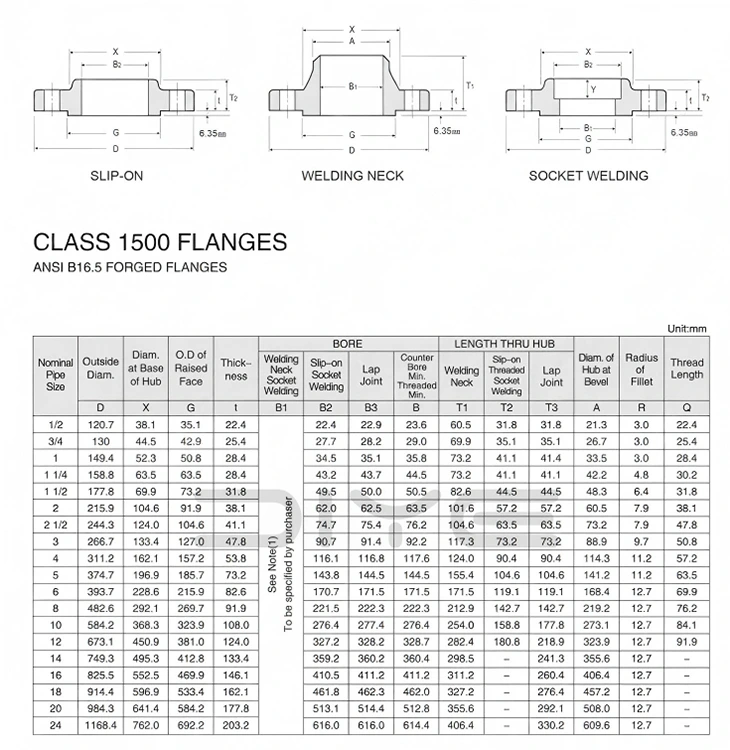

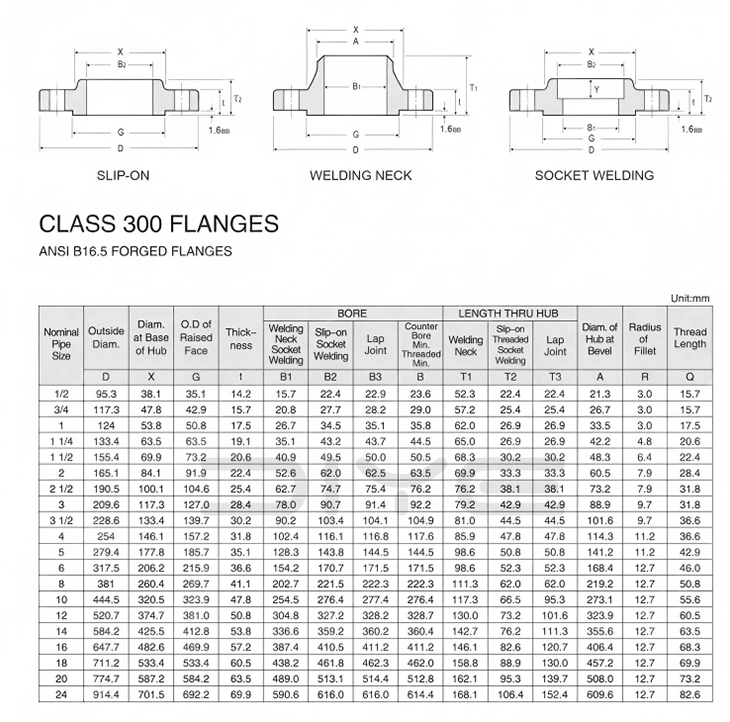

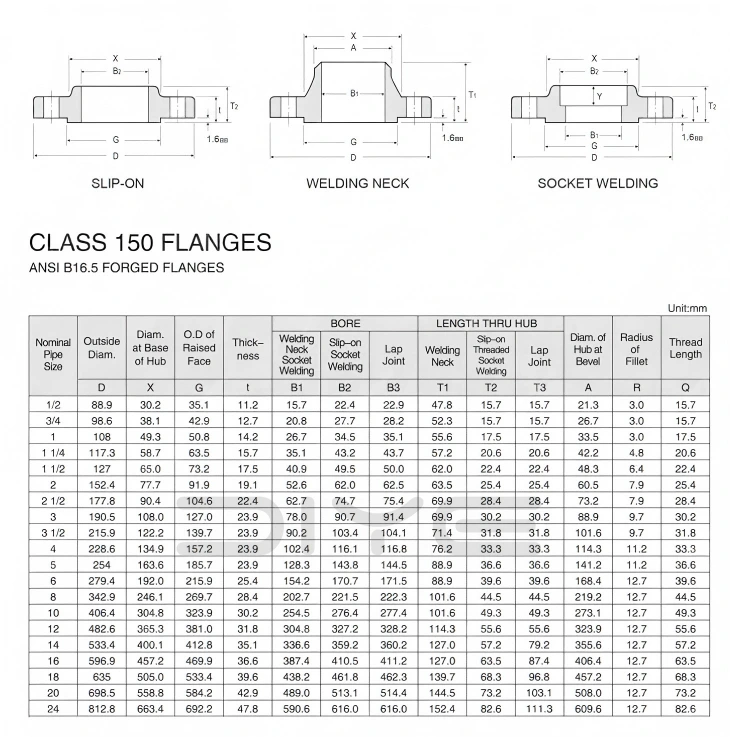

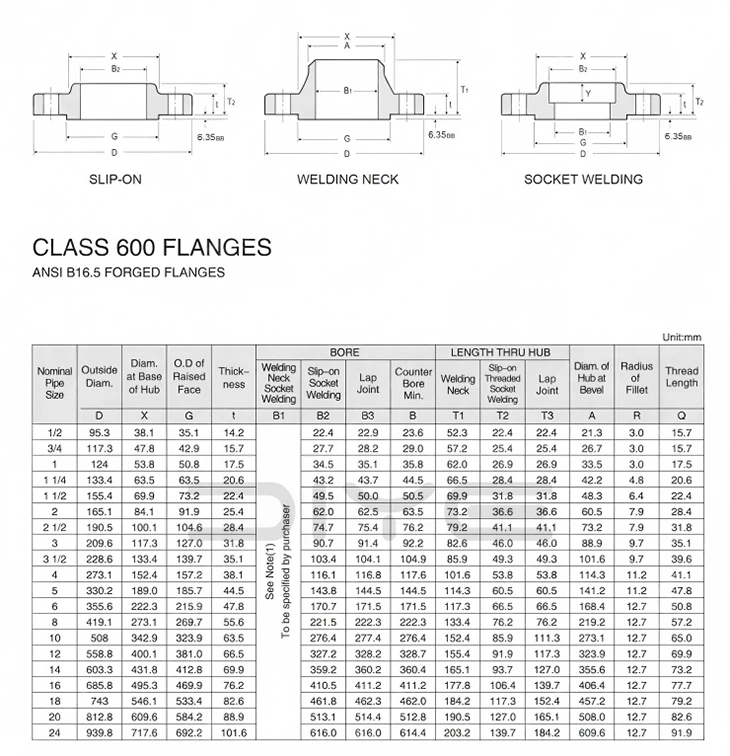

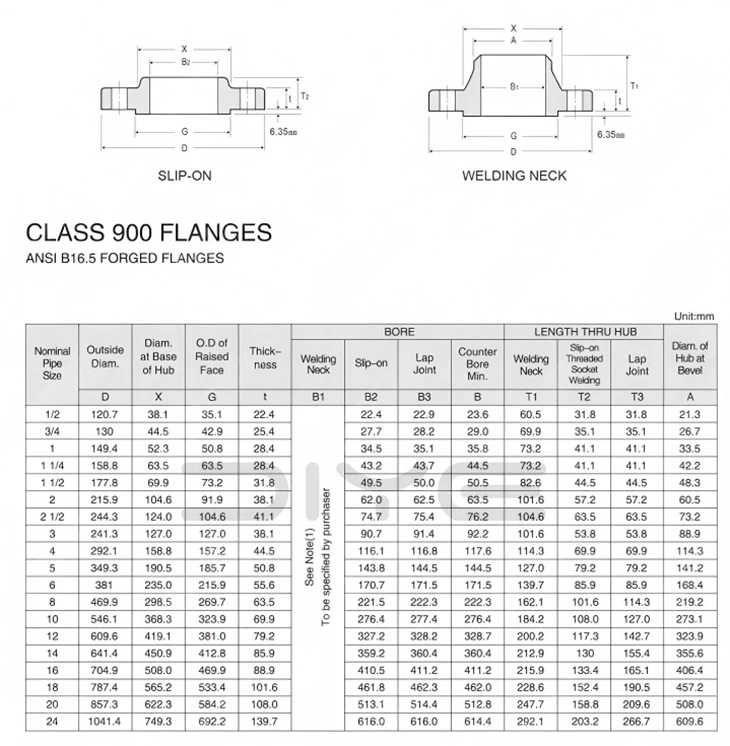

Parameter teknis
