A katup gerbang baja palsuminangka katup isolasi industri sing dirancang kanggo miwiti utawa mungkasi aliran cairan kanthi mindhah gerbang kanthi vertikal menyang utawa metu saka aliran. Komponen sing ngemot tekanan palsu, opsi konstruksi kompak, lan kasedhiyan ing macem-macem bahan lan kelas tekanan ndadekake pilihan praktis kanggo nuntut sistem pipa, kalebu fasilitas minyak lan gas, pembangkit listrik, unit pangolahan kimia, lan aplikasi uap.
Nanging, milih katup sing bener mbutuhake luwih saka milih ukuran pipa nominal. Para panuku kudu ngevaluasi tekanan operasi, suhu, kompatibilitas cairan, sambungan pungkasan, standar sing ditrapake, lan syarat pangopènan. Pandhuan iki nerangake cara kerja katup gerbang baja palsu, ing ngendi digunakake, lan carane nemtokake produk sing cocog kanggo layanan jangka panjang sing bisa dipercaya.
Daftar Isi
- Apa Katup Gerbang Baja Forged?
- Kepiye Cara Katup Gerbang Baja Tempa?
- Apa Kaluwihan Utamane?
- Ngendi Katup Gapura Baja Digunakake?
- Apa Bahan sing kasedhiya?
- Apa Jinis lan Sambungan Pungkasan sing Kasedhiya?
- Kepiye Dibandhingake karo Katup Gerbang Baja Cast?
- Kepiye Pembeli Bisa Pilih Katup Sing Tengen?
- Kepiye carane kudu dipasang lan dijaga?
- Apa Kesalahan Tuku Umum sing kudu Dihindari?
- Pitakonan sing Sering Ditakoni

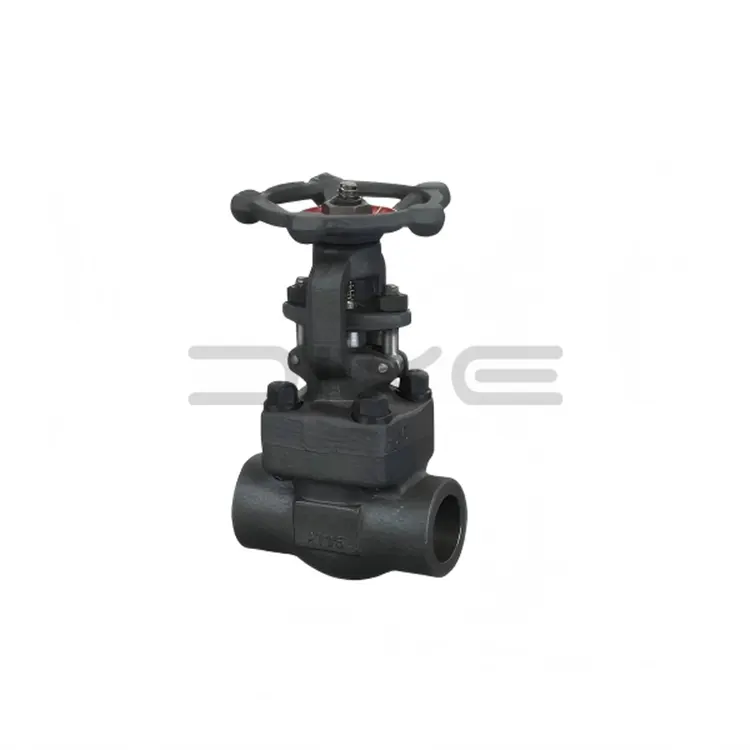

1. Apa Forged Steel Gate Valve?
Katup gerbang baja palsu yaiku katup mekanis sing awak lan, gumantung saka desain, komponen sing ngemot tekanan liyane digawe saka baja palsu. Sajrone penempaan, logam sing digawe panas dibentuk kanthi gaya tekan. Proses iki bisa ngasilake struktur materi sing relatif seragam lan nyuda jinis discontinuities internal sing digandhengake karo sawetara proses casting, sanajan kualitas pungkasan isih gumantung ing spesifikasi materi, praktik penempaan, perawatan panas, mesin, lan inspeksi.
Kontrol katup mili liwat gapura sing bisa dipindhah, sing biasa disebut wedge. Nalika katup mbukak kanthi lengkap, gapura pindhah saka aliran utama. Nalika kebak ditutup, melu lumahing lelenggahan kanggo ngganggu aliran.
Katup gapura baja palsu biasane dipilih kanggo pipa industri cilik lan tugas tekanan sing luwih dhuwur. Katup baja palsu sing kompak asring ditemtokake ing API 602, miturut ruang lingkup standar lan desain produk sing dipilih.
2. Carane Ora Forged Steel Gate Valve Work?
Katup gapura baja palsu nggunakake gerakan gerbang linier kanggo nyedhiyakake kontrol aliran on-off. Umume desain manual dioperasikake liwat roda tangan sing disambungake menyang batang benang. Gumantung ing construction, gagang mundhak katon sak operasi utawa tetep ing posisi vertikal tetep nalika muter kanggo mindhah gapura.
Mbukak katup
Nguripake handwheel ing arah mbukak gerakane gapura adoh saka area lelenggahan. Sawise gerbang ngresiki saluran aliran, cairan kasebut bisa ngliwati katup kanthi alangan sing relatif sithik dibandhingake karo desain katup throttling.
Nutup katup
Nguripake handwheel ing arah ngelawan gerakane gapura menyang kursi. Permukaan lelenggahan sing dicocogake kanthi bener nggawe fungsi mati sing dituju nalika katup tekan posisi tertutup sing ditemtokake.
Napa posisi operasi penting
Klep gerbang utamane kanggo layanan sing mbukak utawa ditutup kanthi lengkap. Njaga katup gerbang konvensional sing mbukak sebagian kanggo wektu sing suwe bisa mbukak gerbang lan permukaan kursi kanthi aliran kecepatan dhuwur, getaran, erosi, lan nyandhang sing ora rata. Yen regulasi aliran terus-terusan dibutuhake, katup globe utawa katup kontrol sing dipilih kanthi bener asring luwih cocog.
Torsi operasi nyata katup, kapasitas aliran, lan kinerja mati gumantung saka desain, dimensi, diferensial tekanan, karakteristik cairan, lan kondisi. Para panuku kudu nggunakake dokumentasi pabrikan tinimbang nganggep kabeh katup gerbang baja palsu nindakake kanthi identik.
3. Apa Kaluwihan Utama Katup Gerbang Baja Forged?
3.1 Kekuwatan kanggo nuntut layanan
Komponen palsu sing digawe kanthi bener bisa menehi sifat mekanik lan konsistensi materi sing apik. Iki ndadekake konstruksi baja palsu atraktif kanggo aplikasi sing nglibatake tekanan dhuwur, variasi suhu, lan kahanan operasi sing nuntut nalika desain material lan katup sing dipilih cocog.
3.2 Pilihan instalasi kompak
Akeh katup gerbang baja palsu kasedhiya ing konfigurasi kompak kanggo garis proses bolongan cilik, pipa tambahan, sambungan instrumen, saluran, lan ventilasi. Ukurane bisa migunani ing ngendi papan instalasi diwatesi.
3.3 Pilihan macem-macem materi
Gumantung ing macem-macem produk, para panuku bisa milih baja karbon, baja karbon suhu rendah, baja paduan, utawa baja tahan karat. Cocog materi karo cairan lan suhu proses mbantu ngatur risiko karat, panjaluk mekanik, lan umur layanan.
3.4 Fungsi isolasi langsung
Mekanisme gerbang dirancang kanggo operasi on-off tinimbang pangaturan aliran terus. Ing aplikasi sing cocog, iki nyedhiyakake tujuan operasi sing jelas lan bisa nyederhanakake desain sistem.
3.5 Konfigurasi sambungan fleksibel
Sambungan threaded, socket-weld, butt-weld, lan flanged bisa uga kasedhiya gumantung saka ukuran katup, kelas tekanan, pabrikan, lan standar desain. Keluwesan iki ngidini para insinyur ngoordinasi katup karo pengaturan pipa sing ana.
- Kekuwatan potensial lan konsistensi struktural saka konstruksi palsu sing cocog.
- Desain kompak kanggo aplikasi bolongan cilik sing dipilih.
- Pilihan material kanggo macem-macem syarat tekanan, suhu, lan karat.
- Isolasi praktis saka cairan proses ing sistem sing kompatibel.
- Pilihan sambungan sing ndhukung syarat instalasi beda.
4. Where Apa Forged Steel Gate Valves Digunakake?
Kesesuaian katup gerbang baja palsu gumantung saka kahanan operasi lan spesifikasi desain sing disetujoni. Wilayah aplikasi umum kalebu ing ngisor iki.
Pangolahan lenga lan gas
Katup baja palsu bisa dipasang ing pipa proses, garis tambahan, titik sampling, saluran, lan lokasi isolasi liyane. Kompatibilitas materi, rating suhu tekanan, lan syarat layanan asam kudu ditetepake sadurunge milih.
Sistem pembangkit listrik lan uap
Pembangkit listrik nggunakake katup isolasi ing layanan tambahan sing gegandhengan karo uap, sistem feedwater, lan jalur proses liyane. Layanan suhu dhuwur mbutuhake penilaian sing ati-ati babagan kekuatan material, rating suhu tekanan, bahan penyegel, lan siklus termal.
Fasilitas kimia lan petrokimia
Pangolahan kimia bisa nglibatake cairan agresif, suhu sing luwih dhuwur, utawa media sing mbebayani. Baja tahan karat utawa opsi paduan sing cocog bisa uga dibutuhake, nanging ora ana bahan sing kudu dianggep anti karat sacara universal. Kompatibilitas kudu dikonfirmasi kanggo konsentrasi kimia nyata, suhu, lan lingkungan operasi.
Utilitas industri
Utilitas sing dikompres, sistem banyu, peralatan termal, lan pipa industri umum bisa nggunakake katup gerbang baja palsu sing kelas tekanan, bahan, lan sambungan katup cocog karo syarat proyek.
5. Apa Materials kasedhiya kanggo Forged Steel Gate Valves?
Pilihan material mengaruhi konten tekanan, kemampuan suhu, tahan korosi, lan syarat pangopènan sakabèhé. Kulawarga materi umum kalebu conto ing ngisor iki.
| Bahan | Ciri khas | Pertimbangan Pilihan |
|---|---|---|
| ASTM A105 baja karbon | Baja karbon palsu umum kanggo layanan industri umum | Verifikasi kisaran suhu sing ditrapake, rating tekanan, lan kompatibilitas cairan. |
| ASTM A350 LF2 | Baja karbon palsu sing ditemtokake kanggo aplikasi suhu rendah sing cocog | Konfirmasi syarat impact-test lan suhu desain minimal. |
| ASTM A182 F11 / F22 | Kelas baja paduan sing digunakake ing layanan suhu dhuwur sing dipilih | Priksa perawatan panas sing ditrapake, bahan bahan, lan watesan suhu tekanan. |
| ASTM A182 F304 / F316 | Pilihan stainless steel kanggo lingkungan korosif sing dipilih | Evaluasi kompatibilitas kimia, paparan klorida, lan ketahanan korosi sing dibutuhake. |
Conto iki ora bisa diijolke, lan tabel ora sulih kanggo specification materi disetujoni. Kelas sing tepat kudu kasedhiya ing macem-macem produk pabrikan lan kompatibel karo standar desain katup sing ditrapake.
Aja lali babagan komponen internal
Materi awak mung ora nemtokake kinerja katup lengkap. Para panuku uga kudu mriksa gapura utawa wedge, gagang, permukaan jog, pengepakan, paking bonnet, lan komponen liyane sing dibasahi utawa sing ngemot tekanan. Bahan trim lan pengaturan sealing kudu cocog kanggo kahanan operasi cairan lan samesthine.
6. Apa Jinis lan Sambungan Pungkasan sing kasedhiya?
6.1 Konfigurasi bonnet
Desain bolted-bonnet nggunakake fasteners kanggo nyambungake bonet menyang awak katup. Desain sing disegel tekanan utawa dilas bisa uga kasedhiya kanggo aplikasi tartamtu lan sawetara produk. Konfigurasi sing cocog gumantung saka standar sing ditemtokake, kelas tekanan, strategi pangopènan, lan desain pabrikan.
6.2 Desain rising-stem lan non-rising-stem
Ing konfigurasi batang munggah, gagang obah munggah nalika katup mbukak, ngewangi operator ngenali posisi gapura visual. A not-rising-stem noto njaga dhuwur njaba gagang kang relatif konstan, kang bisa migunani yen reresik vertikal diwatesi. Konfigurasi sing kasedhiya beda-beda miturut desain.
6.3 Pilihan sambungan pungkasan
| Sambungan | Panggunaan Khas | Pertimbangan Kunci |
|---|---|---|
| Utas | Sistem pipa cilik-bore sing kompatibel | Konfirmasi wangun benang, ukuran, cara sealing, lan watesan tekanan sing ditrapake. |
| Las soket | Pipa las cilik sing dipilih | Priksa ukuran soket, prosedur welding, lan syarat instalasi. |
| Las bokong | Sistem pipa las sing ditemtokake | Konfirmasi persiapan pungkasan, kompatibilitas ketebalan tembok, lan syarat welding. |
| Flanged | Sistem pipa sing mbutuhake sambungan sing bisa dicopot | Cocokake dimensi flange, madhep, gasket, bolting, lan rating tekanan. |
Ora saben sambungan kasedhiya kanggo saben ukuran utawa kelas tekanan. Spesifikasi tuku kudu ngenali sambungan sing dibutuhake kanthi jelas tinimbang ngandelake katrangan produk umum.
7. Kepiye Katup Gerbang Baja Palsu Dibandhingake karo Katup Gerbang Baja Cast?
Bentenane utama yaiku proses manufaktur sing digunakake kanggo mbentuk awak katup lan komponen liyane sing relevan. Forging mbentuk logam padhet kanthi gaya tekan, nalika casting mbentuk komponen kanthi tuang logam cair menyang cetakan. Saben cara bisa ngasilake katup sing dipercaya nalika desain, kontrol manufaktur, bahan, lan syarat inspeksi cocog.
| Faktor Perbandingan | Forged Steel Gate Valve | Cast Steel Gate Valve |
|---|---|---|
| Proses produksi | Metal dibentuk liwat forging. | Logam molten dibentuk ing cetakan. |
| Posisi produk umum | Aplikasi kompak lan bolongan cilik, kalebu akeh desain tekanan dhuwur. | Asring digunakake kanggo ukuran tutup luwih gedhe lan sawetara sing godhongé amba saka sistem pipa industri. |
| Struktur materi | Bisa nyedhiyakake aliran gandum sing apik lan konsistensi materi. | Kualitas gumantung saka desain casting, kontrol proses, lan inspeksi cacat. |
| Fleksibilitas desain | Gumantung ing kapasitas forging, geometri, lan syarat mesin. | Bisa nampung wangun rumit lan konfigurasi awak sing luwih gedhe. |
| Prioritas pilihan | Coba tempa kualitas, standar desain, ukuran, lan kahanan layanan. | Coba kualitas casting, standar desain, ukuran, lan kahanan layanan. |
Ora ana konstruksi kanthi otomatis dadi pilihan sing paling apik kanggo saben aplikasi. Katup palsu bisa uga luwih disenengi kanggo garis tekanan dhuwur sing kompak, dene katup cor bisa luwih praktis kanggo sistem lubang sing luwih gedhe. Kaputusan sing bener kudu adhedhasar syarat teknik, standar sing disetujoni, sertifikasi materi, lan biaya siklus urip tinimbang mung terminologi manufaktur.
8. Kepiye Para Pembeli Pilih Katup Gerbang Baja Tengen?
Kanggo tim pengadaan, spesifikasi katup sing ora lengkap bisa nyebabake keterlambatan kutipan, pangiriman sing salah, kesulitan instalasi, utawa kinerja operasi sing ora cocog. Gunakake dhaptar priksa ing ngisor iki nalika nyiapake pitakon.
Nalika njaluk kutipan saka Wenzhou Diye Valve And Fittings Co., Ltd., para panuku bisa nggunakake dhaptar priksa iki kanggo ngatur syarat teknis lan nyuda risiko klarifikasi spesifikasi sing bola-bali.
Seleksi lan persetujuan katup pungkasan kudu ditindakake dening personel sing nduweni kualifikasi marang kode pipa sing ditrapake, spesifikasi proyek, lan dokumentasi sing disertifikasi pabrikan.
9. Kepiye Cara Katup Gapura Baja Dipasang lan Dijaga?
Sadurunge instalasi
- Priksa papan jeneng, identifikasi materi, kelas tekanan, ukuran, sambungan pungkasan, lan spesifikasi tuku.
- Priksa tutup kanggo karusakan transportasi, kontaminasi, karat, utawa lumahing sealing rusak.
- Priksa manawa katup kompatibel karo medium garis lan kahanan suhu tekanan sing nyata.
- Tansah perangan internal resik lan nglindhungi ends kapapar nganti instalasi.
Sajrone instalasi
- Tindakake pandhuan instalasi pabrikan lan prosedur pipa sing ditrapake.
- Selarasake tutup karo pipa tanpa meksa awak utawa nggunakake katup kanggo mbenerake misalignment pipa.
- Gunakake gaskets cocok, fasteners, bahan thread-sealing, lan prosedur welding kanggo sambungan sing dipilih.
- Nyegah welding panas utawa lebu saka ngrusak komponen internal, asu laut, utawa lumahing lelenggahan.
- Priksa manawa roda tangan utawa aktuator bisa dioperasikake kanthi aman lan kasedhiya pangopènan sing cukup.
Sajrone pangopènan rutin
Nggawe jadwal inspeksi adhedhasar keruwetan layanan, frekuensi operasi, rekomendasi pabrikan, lan prosedur safety situs. Priksa manawa ana kebocoran eksternal ing sekitar pengepakan batang lan sambungan bonet, karat, resistensi operasi sing ora biasa, lan karusakan sing katon. Selidiki mundhut kinerja mati sadurunge dadi masalah operasional sing luwih gedhe.
Sadurunge mriksa utawa pangopènan, isolasi sistem kasebut, depressurize, saluran utawa ngresiki bagean sing cocog yen dibutuhake, lan verifikasi kahanan sing aman. Aja ngeculake bagean sing ngemot tekanan nalika katup ditekan. Cairan sing mbebayani, suhu dhuwur, lan tekanan sing kepepet mbutuhake kontrol sing cocog lan personel sing mumpuni.
10. Apa Kesalahan Tuku Umum sing kudu Dihindari?
Milih kanthi kelas tekanan piyambak
Kelas tekanan ora nggambarake siji tekanan universal sing diidini ing saben suhu. Konfirmasi rating tekanan-suhu khusus materi lan watesan pemasangan katup lengkap.
Nglirwakake cairan lan bahan internal
Badan palsu sing kuwat ora bisa ngimbangi batang, kursi, packing, utawa gasket sing ora kompatibel. Deleng tagihan lengkap bahan kanggo layanan sing dituju.
Nggunakake katup gerbang kanggo throttling terus-terusan
Katup gerbang konvensional dirancang utamane kanggo isolasi. Kanggo modulasi terus-terusan, nimbang katup kontrol utawa desain liyane sing dirancang khusus kanggo throttling.
Yen saben pabrikan nawakake konfigurasi sing padha
Rentang ukuran, kelas tekanan, susunan bonet, kombinasi trim, lan sambungan pungkasan beda-beda miturut baris produk. Entuk lembar data sing ditulis lan konfirmasi konfigurasi sing tepat sadurunge pesen.
Ngadhepi dokumen inspeksi
Kanggo aplikasi kritis, kutipan sing kurang tanpa traceability materi utawa dokumentasi tes bisa nggawe risiko proyek tambahan. Nemtokake syarat dokumentasi sadurunge tuku.
Praktek pengadaan sing apik diwiwiti kanthi spesifikasi teknis lengkap lan diakhiri karo verifikasi manawa katup sing dikirim cocog karo dokumentasi sing disetujoni.
11. Pitakonan sing Sering Ditakoni
Q1. Apa tujuan utama katup gerbang baja palsu?
Tujuan utamane yaiku ngisolasi pipa kanthi ngidini utawa mungkasi aliran cairan. Umume dimaksudake kanggo operasi sing mbukak utawa ditutup kanthi lengkap tinimbang regulasi aliran sing terus-terusan.
Q2. Apa tutup gapura baja palsu cocok kanggo aplikasi tekanan dhuwur?
Bisa cocog nalika desain, bahan, kelas tekanan, watesan suhu, lan sambungan pungkasan cocog karo syarat operasi. Tekanan sing diidini nyata kudu diverifikasi nggunakake tabel rating sing ditrapake lan dokumentasi produk sing disertifikasi.
Q3. Apa API 602?
API 602 minangka standar sing umum kanggo gerbang baja kompak, globe, lan katup mriksa ing ruang lingkup sing ditemtokake. Para panuku kudu verifikasi edisi sing ditrapake, jinis katup, sawetara ukuran, lan syarat proyek.
Q4. Bahan apa sing paling apik kanggo katup gerbang baja palsu?
Ora ana bahan sing paling apik kanggo saben aplikasi. ASTM A105 umume digunakake kanggo layanan baja karbon, A350 LF2 kanggo layanan suhu rendah sing ditemtokake, baja campuran kanggo tugas suhu sing dipilih, lan baja tahan karat kanggo lingkungan korosif sing cocog. Pilihan pungkasan gumantung ing kahanan proses lan spesifikasi sing ditrapake.
Q5. Apa katup gerbang baja palsu bisa digunakake kanggo uap?
Ya, desain lan kombinasi materi tartamtu cocok kanggo layanan uap. Para panuku kudu ngonfirmasi tekanan uap, suhu, bahan bahan, kompatibilitas packing lan gasket, lan rating suhu tekanan sing ditrapake sadurunge dipasang.
Q6. Punapa punika prabédan antarane palsu lan cast steel gapura tutup?
Bentenane utama yaiku proses manufaktur. Forging mbentuk logam padhet kanthi gaya tekan, nalika casting mbentuk komponen saka logam cair. Loro-lorone bisa cocog nalika kualitas manufaktur, desain, inspeksi, lan syarat operasi ditangani kanthi bener.
Q7. Sambungan pungkasan sing kudu dak pilih?
Pilihan gumantung saka ukuran pipa, kelas tekanan, desain pipa, syarat instalasi, lan standar sing ditrapake. Sambungan ulir lan soket-las sing umum ing desain cilik-bolongan dipilih, nalika butt-las lan aransemen flanged bisa cocog karo syarat sistem liyane.
Q8. Kepiye carane bisa nyuda risiko bocor?
Nemtokake bahan sing cocog lan komponen sealing, verifikasi pamriksan lan tes tekanan sing dibutuhake, pasang katup miturut pandhuan pabrikan, lan netepake prosedur pemeriksaan rutin. Nyegah bocor gumantung saka perakitan lengkap lan praktik operasi sing bener.
Q9. Informasi apa sing kudu diwenehake nalika njaluk kutipan?
Nyedhiyakake ukuran katup, jumlah, kelas tekanan, tekanan lan suhu operasi, medium cairan, bahan awak lan potong, sambungan pungkasan, standar sing ditrapake, dokumen sing dibutuhake, lan tujuan pangiriman. Spesifikasi lembar data utawa pipa bisa mbantu njlentrehake syarat teknis.
Q10. Kepiye carane bisa verifikasi manawa katup gapura baja palsu memenuhi syarat proyekku?
Deleng lembar data teknis pabrikan, standar desain sing ditrapake, sertifikat materi, informasi dimensi, dokumentasi inspeksi lan tes tekanan, lan persetujuan khusus proyek. Konfirmasi kabeh syarat kritis sadurunge ngeculake pesenan tuku.
Kesimpulan
Katup gerbang baja palsu bisa nyedhiyakake isolasi pipa sing bisa dipercaya nalika konstruksi, bahan, rating suhu tekanan, lan jinis sambungan cocog karo aplikasi kasebut. Opsi desain sing kompak lan kasedhiya ing macem-macem bahan materi ndadekake migunani kanggo lenga lan gas sing dipilih, pembangkit listrik, pangolahan kimia, uap, lan sistem sarana industri.
Keputusan tuku sing paling efektif ngluwihi rega. Spesifikasi teknis sing ditetepake kanthi jelas, syarat inspeksi sing cocog, kompatibilitas materi sing wis diverifikasi, lan praktik instalasi sing bener mbantu nyuda kegagalan sing bisa dihindari lan ndhukung keandalan operasional jangka panjang.
Kanggo para panuku sing ngevaluasi katup gerbang baja palsu, nggarap supplier sing bisa njlentrehake konfigurasi produk lan syarat dokumentasi minangka langkah penting kanggo proyek sing sukses.
