Katup Bola Flange Two-Piece: Prinsip Struktural, Aturan Instalasi lan Watesan Aplikasi

Umume kegagalan ing situs lan kesalahan pilihan ing sistem cairan industri asale saka pemahaman sing entheng babagan karakteristik katup. Akeh praktisi teknik nganggep katup bal flange rong potongan minangka komponen on-off biasa, ora nggatekake trade-off struktural, watesan tekanan lan logika instalasi sing ana. Nanging, desain struktur sing unik dilengkapi wates instalasi sing jelas lan kahanan kerja sing cocog. Umume kasus, cacat umum kayata bocor, jamming lan karusakan awak tutup ora disebabake masalah kualitas produk, nanging amarga instalasi sing ora bener lan kahanan kerja sing ora cocog. Artikel iki ngilangi tutorial dhasar lan stereotip industri sing pecah. Iku nganakake analisis ing-ambane katup bal flange loro-Piece saka inti struktural, logika instalasi vertikal lan horisontal, pedoman operasi standar, skenario aplikasi pareng lan pitakonan sing kerep takon, nyediakake referensi praktis lan profesional kanggo desain pipa, instalasi lapangan lan pangopènan saben dina.

1. Apa iku Two-Piece Flange Ball Valve?

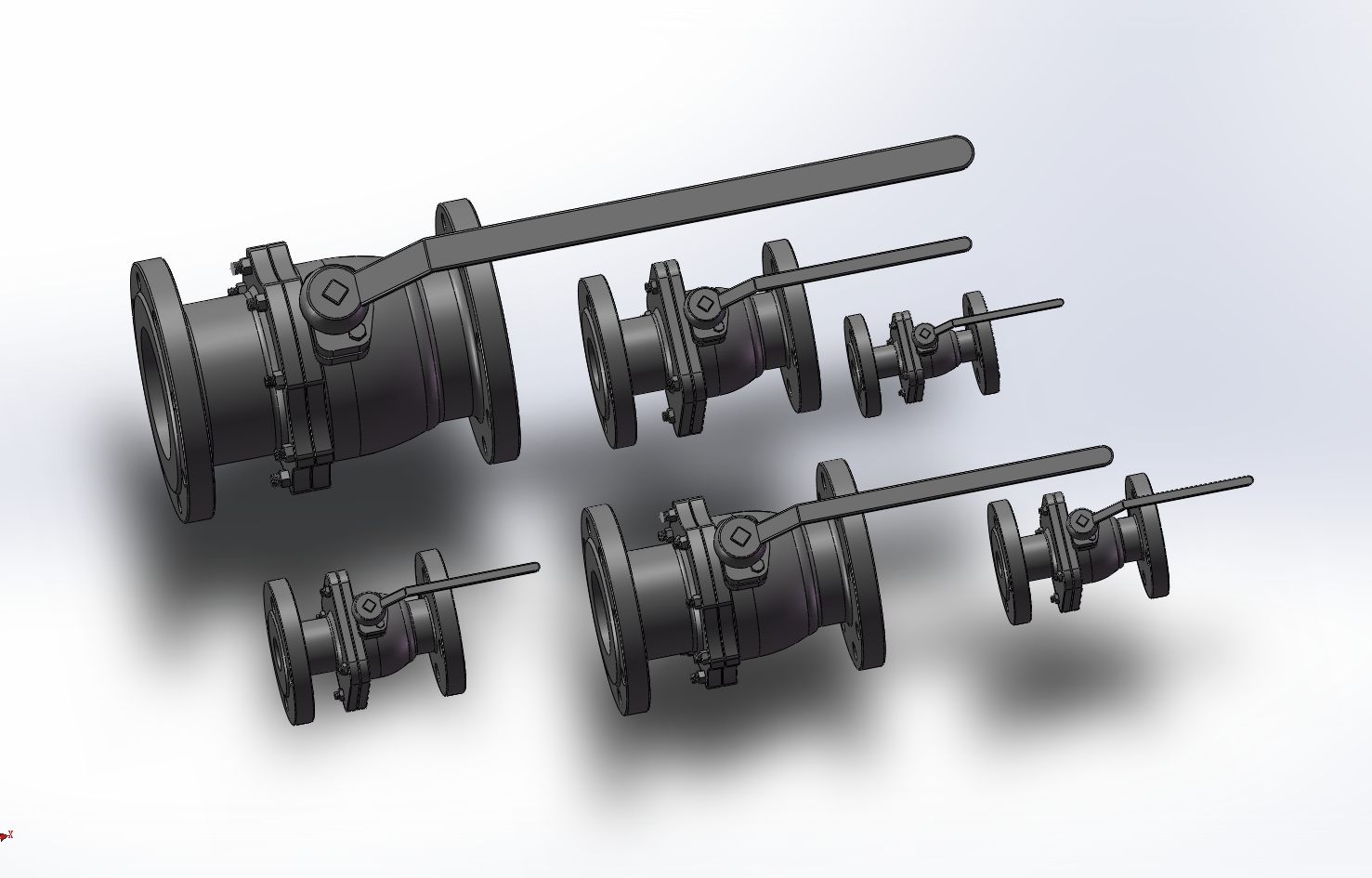

Katup bal flange rong potongan duwe awak katup rong bagean pamisah lan struktur sambungan flange terpadu. Iki dirakit dening awak tutup utama lan bonet, diikat nganggo bolt kanthi kekuatan dhuwur, lan dilengkapi komponen internal sing presisi kalebu bal, kursi katup lan rakitan penyegel batang. Occupying posisi tengah antarane siji-Piece lan telung-Piece werni klep, serves minangka klep standar ide kanggo teknik sipil, industri cahya, kimia umum lan sistem adi kotamadya.Akeh engineers bingung telung jinis klep werni amarga lack of pangerten ing-ambane saka struktural trade-offs. Katup bal siji-potong murah regane kanthi struktur casting integral nanging resistensi tekanan sing winates lan meh ora bisa dijaga. Katup bal telung potong ndhukung pembongkaran inline lan panggantos komponen, becik kanggo kahanan kerja sing angel nanging kanthi biaya sakabèhé sing luwih dhuwur. Desain rong potongan ngisi celah pasar kanthi sampurna. Iku nahan tightness dipercaya lan rigidity struktural klep pamisah, ndadekake kanggo cacat meksa saka klep integral, lan ngindari struktur disassembly Komplek saka telung Piece klep. Ing babagan posisi teknik, dudu katup profesional kanggo kahanan kerja sing ekstrem, nanging solusi standar lan biaya-efektif kanggo umume sistem cairan umum. Kompatibel karo banyu, lenga, gas conventional lan media weakly corrosive, isine gelar meksa saka PN16 kanggo PN40. Kanthi operasi sing stabil lan tingkat kegagalan sing sithik, cocog banget kanggo pipa standar sing mbutuhake operasi terus-terusan lan perawatan sing jarang.

2. Bisa loro-Piece Flange Ball Valve dipasang vertikal?

Pemasangan vertikal katup bal flange rong potong wis suwe dadi topik kontroversial ing konstruksi industri. Kesimpulan praktis jelas: instalasi vertikal bisa ditindakake nanging ora bisa ditrapake sacara universal, kanthi watesan sing ketat babagan kondisi kerja lan cara instalasi, sing minangka salah sawijining pitfalls ing situs sing paling diabaikan. Beda karo katup mriksa sing gumantung saka gravitasi, katup bal loro-lorone gumantung ing panyegelan kursi tutup tutup sing wis dikencengi lan rotasi bal kanggo nyadari bukaan lan nutup. Secara teoritis, instalasi horisontal lan vertikal bisa ditampa kanthi struktural. Nanging, pemasangan vertikal nambah risiko sing didhelikake kayata sedimentasi medium lan panyimpangan stres batang, langsung ngrusak stabilitas sealing lan urip layanan. Instalasi vertikal bisa digunakake kanthi becik kanggo media sing resik kalebu banyu murni, banyu bening lan gas konvensional ing suhu normal lan tekanan rendah, tanpa ana pengaruh ing stabilitas operasi. Kanggo media sing ngemot endapan, partikel padhet, viskositas dhuwur utawa kristalisasi sing gampang, instalasi vertikal ora dianjurake. Impurities bakal terus-terusan dumunung ing ngisor awak tutup vertikal, ngagem tliti tutup tutup lumahing jog lan nyebabake bal jamming, micro leakage lan unsmooth ngoper - masalah arang katon ing horisontal dipasang klep. Kajaba iku, ana aturan unbreakable kanggo instalasi vertikal: gagang tutup kudu tau dipasang mudhun. Roda tangan lan aktuator kudu madhep munggah utawa miring. Instalasi mudhun ndadékaké kanggo medium residual lan akumulasi impurity ing area pengepakan stem, nyebabake karat bertahap, bocor njaba lan beboyo didhelikake unrepairable.

3. Pedoman Instalasi inti kanggo Two-Piece Flange Ball Valves

Luwih saka 80% gagal katup tahap pungkasan amarga instalasi non-standar tinimbang cacat kualitas. Instalasi profesional fokus ing ngilangi stres pipa, panyimpangan panyimpangan lan risiko impact medium, tinimbang mung nyelarasake bolongan bolt lan sekrup fastening. Ing ngisor iki minangka pedoman operasi inti sing diverifikasi lapangan.

3.1 Pipeline Pre-treatment kanggo Ngindhari Abrasi sing Didhelikake

Sak tenane ngresiki lan siram kabeh pipa sadurunge instalasi kanggo mbusak slag welding, teyeng, nglereni lebu lan partikel hard liyane. Kursi tutup katup bal rong potong nganggo struktur sealing pangilon kanthi tliti dhuwur. Kotoran hard cilik bakal nyebabake goresan sing ora bisa dibatalake lan bocor mikro permanen, sing dadi panyebab utama kegagalan katup anyar.

3.2 Zero-Stress Flange Alignment

Aja narik utawa menet pipa kanthi paksa kanggo nyelarasake bolongan flange. Awak tutup rong potong sing kaku rawan kanggo deformasi mikro ing tekanan sing dipeksa. Nalika tekanan sistem fluktuasi, awak tutup deformed bakal nandhang gagal sealing utawa malah retak. Priksa manawa pas alami permukaan flange lan panggonan gasket tengah kanggo distribusi tekanan seragam.

3.3 Diagonal lan bertahap Bolt tightening

Kencangake baut flange kanthi diagonal lan ing pirang-pirang tahap tinimbang ngencengi sisih siji kanthi bebarengan. Kompresi asimetris nyebabake stres gasket sing ora seimbang lan deformasi flange mikro, sing nyebabake masalah umum ing situs: ora ana bocor ing tekanan rendah nanging rembesan sing jelas ing tekanan dhuwur.

3.4 Test Tekanan Full-Stroke Sawise Instalasi

Aja sijine tutup menyang operasi formal sanalika sawise instalasi. Nindakake tes tekanan ing negara sing mbukak lan ditutup kanthi lengkap kanggo verifikasi kinerja sealing lan mriksa kesalahan macet utawa macet sing disebabake stres, ngilangi risiko potensial luwih dhisik.

3.5 Cadangan Spasi Operasi lan Pangopènan sing Cekap

Nyedhiyakake reresik sing cukup ing sekitar batang tutup, roda tangan lan aktuator listrik utawa pneumatik. Spasi sing diblokir bakal ngalangi operasi ganti saben dina lan pangopènan rutin mengko.

4. Skenario Instalasi sing dilarang banget

Nalika katup bal flange rong potongan duwe stabilitas universal lan kaluwihan biaya, dheweke duwe watesan struktural. Aplikasi sing ora bener ing skenario tartamtu bakal nyebabake nyandhang sing ora bisa dibatalake lan bebaya safety potensial, sing minangka tabu teknik sing jelas.

4.1 Lini Produksi Terus-terusan Mbutuhake Pangopènan Kerep

Struktur bolted loro-potongan ora bisa ndhukung panggantos inline saka bagean nganggo internal. Sawise kursi klep utawa segel rusak, kabeh tutup kudu dicopot lan pipa dicopot kanggo pangopènan. Ora ditrapake kanggo skenario produksi terus-terusan 24 jam sing mbutuhake reresik biasa lan panggantos bagean, ing ngendi katup bal telung potong minangka pilihan mung sing bisa ditindakake.

4.2 Kahanan Kerja kanthi Media Partikulat, Kristal utawa Viskositas Dhuwur

Ora kaya katup telung potong sing ndhukung disassembly lan reresik kanthi cepet, katup rong potong ora bisa dibongkar kanthi gampang kanggo mbusak celengan internal. Operasi jangka panjang kanthi media sing ora murni bakal nyebabake abrasi permukaan sealing terus-terusan lan jamming bal, nambah kemungkinan kegagalan kanthi cepet.

4.3 Pipeline karo Pethel banyu abot lan Fluktuasi Tekanan Kerep

Struktur pamisah rong potongan duwe resistensi dampak sing luwih murah dibandhingake karo katup integral lan katup telung potongan sing dikuatake. Dampak palu banyu sing bola-bali lan owah-owahan tekanan sing drastis bakal ngeculake baut pengikat lan nyuda kekuwatan pra-tightening sealing, nyebabake bocor medium sing terus-terusan.

4.4 Peraturan Throttling Jangka Panjang

Katup bal flange rong potongan dirancang khusus kanggo kontrol on-off tinimbang layanan throttling. Long-term setengah-mbukak operasi bakal nimbulaké dhuwur-kacepetan medium scouring ing jog tutup, kanthi cepet nganggo lapisan sealing pangilon lan nyebabake bocor ora bisa dibalèkaké. Iku mung ngidini pangaturan aliran cepet, ora throttling terus-terusan.

4.5 Instalasi Non-Standar ing Skenario Explosion-Proof

Kanggo media sing gampang kobong lan mbledhos, ngilangi piranti eliminasi statis utawa nginstal batang mudhun bakal nyebabake akumulasi statis lan deposisi medium, nggawa resiko bledosan lan geni sing serius.5. Pitakonan sing Sering Ditakoni Babagan Two-Piece

5. Pitakonan sing Sering Ditakoni Babagan Instalasi Katup Bola Flange Two-Piece

Q1: Cara instalasi endi sing menehi umur layanan luwih dawa, vertikal utawa horisontal?

Kanggo media sing resik tanpa impurities, postur instalasi duweni pengaruh cilik ing urip layanan. Kanggo media sing rawan sedimen, instalasi horisontal luwih stabil. Kanthi efektif ngindhari deposisi impurity internal lan nyuda nyandhang permukaan sealing, dadi solusi sing disenengi kanggo kahanan kerja sing rumit.

Q2: Napa katup bocor mung ing tekanan dhuwur nanging ora tekanan rendah sawise instalasi?

Luwih saka 90% kegagalan kasebut disebabake dening pengencangan bolt sing ora rata, gasket offset lan stres pipa sing ora diluncurake. Penyimpangan struktur ora pati penting ing tekanan sing sithik nanging digedhekake ing tekanan dhuwur, sing nyebabake kegagalan sealing. Masalah kasebut bisa ditanggulangi kanthi nyepetake baut kanthi diagonal lan ngilangi stres pipa.

Q3: Apa katup bal flange loro bisa cocog karo aktuator otomatis?

ya wis. Katup bal flange platform dhuwur standar kompatibel karo aktuator listrik lan pneumatik. Padha ndhukung kontrol otomatis remot lan pilihan biaya-efektif kanggo pipelines adi otomatis.

Q4: Apa sing nyebabake klep sing mentas dipasang?

Penyebab umum kalebu nutup goresan permukaan saka impurities pipa, deformasi mikro sing disebabake keselarasan flange sing dipeksa, lan kurang operasi uji coba relief tekanan. Iki minangka kesalahan instalasi sing khas tinimbang masalah kualitas produk.

Q5: Kepiye cara milih katup bal flange loro lan telung potong?

Pilih katup bal rong potong kanggo kahanan kerja konvensional kanthi frekuensi pangopènan sing sithik lan panjaluk kontrol biaya. Pilih katup bal telung potong kanggo lingkungan korosif sing atos, media sing gampang rusak lan sistem produksi terus-terusan sing mbutuhake pangopènan inline. Ora ana kaunggulan mutlak antarane loro - mung kesesuaian adhedhasar skenario.

Kesimpulan

Nilai rekayasa inti saka katup bal flange rong potongan dumunung ing kemampuan adaptasi sing apik kanggo skenario cairan industri umume. Kanthi struktur stabil, kinerja diwasa lan biaya sing bisa dikontrol, dheweke wis dadi komponen dhasar lan inti saka pipa industri modern. Umume gagal katup amarga ora cocog karo kahanan kerja lan instalasi sing ora standar, tinimbang cacat produk sing ana. Pemahaman sing lengkap babagan perdagangan struktural, wates instalasi lan tabu aplikasi mbantu para insinyur supaya ora kesalahan instalasi stereotype, nggedhekake stabilitas operasional jangka panjang, nyuda biaya pangopènan sakabèhé, lan pungkasane nyadari operasi sistem cairan industri sing aman, efisien lan lestari.
